在機械零件加工行業，這種指示鏈?zhǔn)局捣绞綇V泛應用于測微儀、儀器、儀表中，是將測量鏈感受的微量直線位移，通過機械放大機構或者電子放大電路，轉變?yōu)橹甘炬溨羔樀慕俏灰?，從刻度盤上示值。深圳精密機械加工廠家來給大家做一下分析：

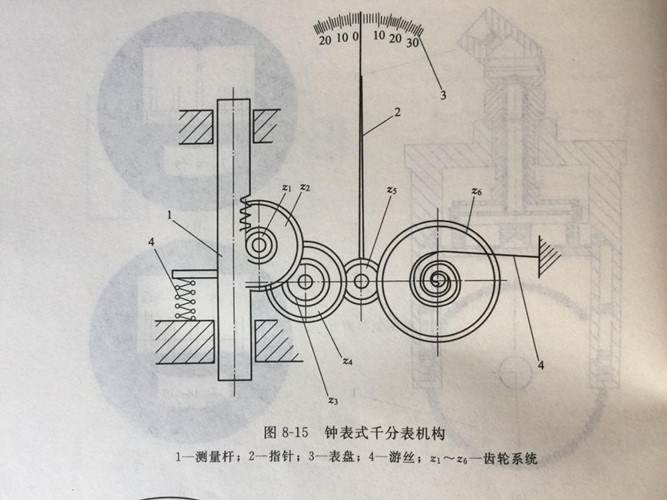

圖8-15所示為鐘表式千分表機構。

將測量桿1感受的軸向小位移，機械零件加工經過三對齒輪副放大K倍之后，變?yōu)橹羔橀L(zhǎng)度的角位移從刻度盤上示值。刻度盤上一格有0.001mm、0.002mm、0.005m三種刻度值。

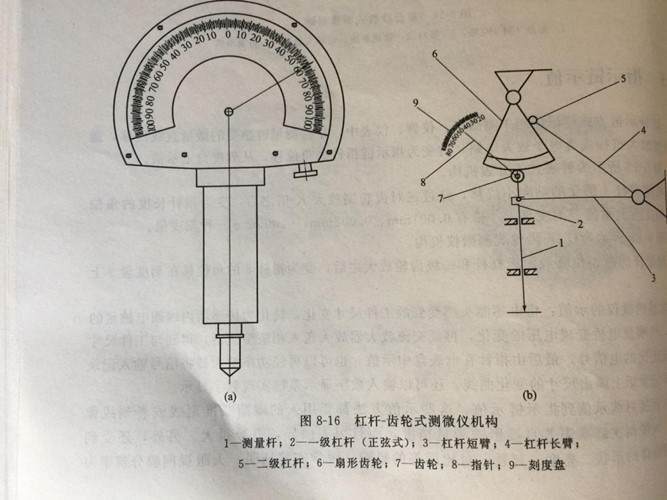

圖8-16所示為杠桿齒輪式測微儀機構。

測量桿的微小位移經兩級杠桿和一級齒輪放大之后，變?yōu)橹羔?/span>8的角位移在刻度盤9上示值。

在機械零件加工中，電感測微儀的示值：將電感測頭感受到的工件尺寸變化，轉化為傳感器內線圈電感量的變化，經測量電橋變成電壓的變化，再經交流放大器放大送入相敏整流器，得到與工件尺寸變化成正比的電信號，最后由指針在電表盤中示值。也可以再經功率放大器將信號輸入記錄器，在記錄紙上畫出尺寸的變化曲線。在深圳精密機械加工廠家，還可以輸入數字顯示系統實現數字顯示。

從直接對線示值到指示鏈?zhǔn)局担@些示值方法都要用人的眼睛瞄準刻線或者刻線像讀數。人眼兩次瞄準誤差直接影響測量精度，而且因人而異，差異很大。另外，還受到被瞄準物體的形狀、亮度、背景、對比度等的影響。醫學實驗證明：人眼視網膜分辨率為0.005mm，最小夾角為1’~1.5’。因此，機械零件加工標尺的刻線、表盤的刻線的間距及形狀，以及瞄準的形式等都要考慮人眼的分辨能力和估算的精度。
